Mischbalken: Regeln für Auswahl und Installation

Der Bügel für den Mischer ist ein notwendiger Bestandteil der Konstruktion modernster Mischer und dient zur zuverlässigen Befestigung von Rohrleitungsteilen an der Wand.

Gerät und Zweck

Mischstreifen sind Metall- oder Polypropylenvorrichtungen, die aus einem oder zwei Wasserauslässen bestehen, die im rechten Winkel zur Vorderseite der Struktur angeordnet sind. Der innere Teil der Armaturen ist mit Gewinde versehen, oftmals aus Messing und dient als Befestigungspunkt für Exzenter. Im oberen Teil des Elements befinden sich Löcher, mit denen der Riemen an der Wand befestigt werden kann. Ihre Anzahl kann von 2 bis 4 Stück variieren und hängt von der Ausführung und dem Typ des Modells ab. Der untere Teil ist mit Rohrauslässen ausgestattet. Mischstreifen können an allen Arten von Wänden angebracht werden, einschließlich Stein, Beton, Aschenblöcken und Holzuntergründen sowie Gipskarton- und Gipsfasertrennwänden.

Sie bestehen aus Eisen-, Stahl-, Kupfer- und Bronzelegierungen sowie Polyethylen, Polyvinylchlorid und Polybuten. Die haltbarsten und praktischsten Modelle bestehen aus Polypropylen und Messing. Solche Produkte zeichnen sich durch hohe Korrosionsschutzeigenschaften, gute Wärmebeständigkeit, einfache Wartung und Installation sowie Festigkeit und geringes Gewicht aus.

Sie halten Temperaturen von bis zu 90 Grad stand und vertragen die Einwirkung von Haushaltschemikalien.

Klassifizierung

Mischstreifen werden nach mehreren Kriterien klassifiziert.

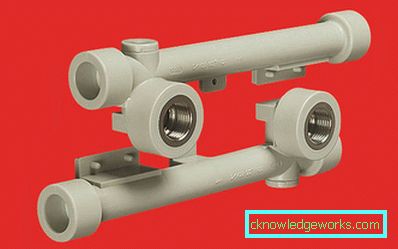

• Nach Art des Liners Die Lamellen sind vom unteren Anschluss- und Strömungstyp. Bei den ersten handelt es sich um ein Gerät, bei dem sich die Auslässe zum Anschließen der Rohrleitung am Boden befinden. Solche Modelle können sowohl aus Metall als auch aus Polypropylen bestehen und sind eine klassische Option. Durchflussarten sind zwei parallele Rohre mit daran befestigten Knien und werden in Fällen verwendet, in denen der untere Anschluss des Mischers nicht möglich ist.
• Das Material der Herstellung. Die Lamellen können metallisch und nichtmetallisch sein. Die ersten sind für die Installation an einer Metall-Kunststoff-Rohrleitung vorgesehen, deren Verbindung über Klemmverschraubungen erfolgt. Letztere werden in Kombination mit Rohren aus Polypropylen eingesetzt, deren Verbindung mit einem speziellen Gerät im Stumpfschweißverfahren erfolgt.

• Konstruktiv Mischstreifen werden in drei Typen unterteilt.

1. Durch die Löcher, in denen das Element an der Wand angeschraubt und die Wasserauslässe befestigt sind, werden Universalstreifen in Form einer perforierten Metallhalterung hergestellt. Solche Modelle werden für die Installation von nicht standardmäßigen oder hausgemachten Mischern verwendet, wenn der Achsabstand zwischen den Armaturen vom Standard abweicht. Das Design der Lamellen und ermöglicht es Ihnen, die Wassersteckdosen in einem Abstand von 75, 115 und 155 mm voneinander zu befestigen. Zahlreiche Perforationen ermöglichen die Montage von Beschlägen mit zentraler, gerader und eckiger Befestigungsart. Ein wichtiger Vorteil des Universalstreifens ist die Möglichkeit, ihn unter Putz an der Wand zu installieren. Auf diese Weise können Sie die Körperteile in der Wand verstecken und das Innere des Badezimmers von übermäßigem Durcheinander von Rohrleitungselementen befreien.
2. Die einfache Montageplatte besteht aus Metall, hat zwei Befestigungslöcher und ist mit zwei Löchern für Standardbeschläge mit einem typischen Abstand ausgestattet.

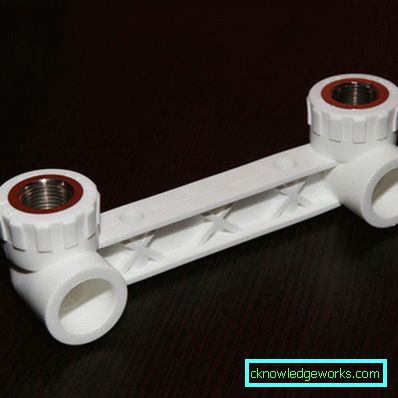

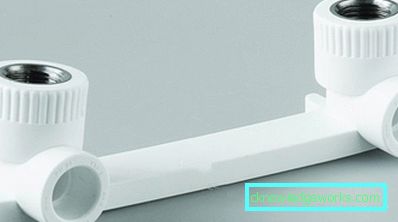

3. Der dritte Produkttyp besteht aus Modellen für PVC-Rohre und ist eine Einzel- oder Doppelkonstruktion, bei der der Wasserauslass in das Kunststoffgehäuse gedrückt wird. Solche Leisten sind komplett einbaufertig und erfordern keine Selbstmontage. Wasseranschlüsse in solchen Lamellen sind voll kompatibel mit Mischern in herkömmlichen Größen, bei denen der Abstand zwischen den Achsen der Muttern 150 mm entspricht und die Abmessungen der Hauptrohre und ihrer Anschlüsse 20x1 / 2 und 25x1 / 2 betragen. Dank dieses Konstruktionsmerkmals müssen die Verbindungspunkte nicht zentriert werden, und es gibt keine Probleme bei der Installation der Dielen.

Arten von Wassersteckdosen

Wassersteckdosen, die an den Mischbrettern installiert oder bereits vorhanden sind, auch in mehrere Arten unterteilt.

• Gewindefittings werden mittels Gewinde mit Rohren verbunden und zeichnen sich durch Langlebigkeit, einfache Installation, gute Dichtheit der Verbindung und Schlagfestigkeit aus.

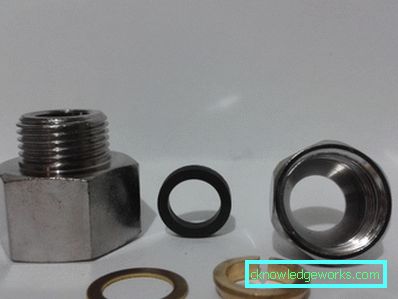

• Crimp-Wassermuffen werden mit einer speziellen Hülse, die zwischen dem äußeren und dem inneren Teil der Armatur installiert ist und als "Spannzange" bezeichnet wird, an die Rohrleitung angeschlossen. Dieser Typ zeichnet sich durch geringe Kosten, lange Lebensdauer, schnelle Montage, die Möglichkeit der Demontage-Montage und hohe Dichtigkeit der Verbindung aus.

• Opressovochnye Wassersteckdosen werden durch Löten mit der Wasserversorgung verbunden, durchgeführt von einem speziellen Gerät. Modelle zeichnen sich durch Vielseitigkeit, niedrigen Preis, zuverlässige Verbindung und geringe Größe aus.
• Selbstsichernde Wasserhülsen aus Messing sind mit Nieten an der Mischstange befestigt. Modelle sind einfach zu installieren, zerlegbares Gerät, wiederverwendbare und dauerhafte Verbindung.

Feinheiten der Installation

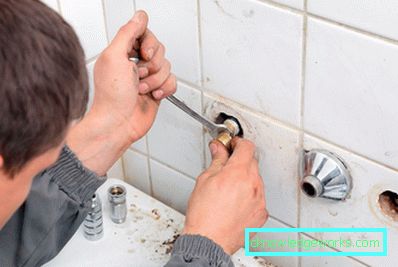

Die Installation der Mischbalken sollte während der Renovierung des Badezimmers erfolgen. Dies ist auf die Notwendigkeit von shtabirovaniya Wänden unter dem Rohr zurückzuführen, die eine Voraussetzung für das Ertrinken von Lamellen ist. In Fällen, in denen es nicht möglich ist, die Stange zu verbergen, wird sie direkt an der Wand befestigt. Faltbare Produkte einfacher und universeller Art werden vor der Installation zusammengebaut. Zu diesem Zweck sollten Sie Wassersteckdosen an der Stange anbringen, ohne sie festzuziehen, und die Ausrichtung des Achsabstands zwischen den Armaturen und dem Achsabstand des Mischers überprüfen. Um sicherzustellen, dass die Strukturelemente vollständig kompatibel sind, können die Wassersteckdosen festgezogen werden.

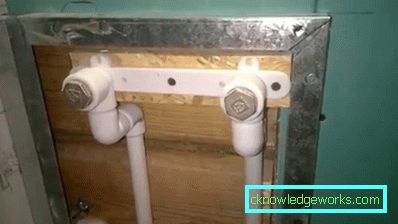

Bei der Installation des Geräts unter einer Gipskartonwand erfolgt die Befestigung des Streifens auf einer Holzplatte, Die Verstärkung erfolgt zwischen den Profilführungen oder auf einem Holzgestell, das in der Tasche in der gewünschten Höhe vorinstalliert ist. Die Dicke des Holzstreifens wird so berechnet, dass sich die darauf gelegte Diele vollständig in der Aussparung befindet und die Enden der Beschläge in der gleichen Ebene mit der Wandoberfläche liegen.

Installieren Sie nach dem Befestigen der Diele eine externe Trockenbauplatte und bilden Sie an den erforderlichen Stellen Löcher für Exzenter.

Um den Rührstab auf Ziegel- oder Betonsockeln zu installieren, muss an der Stelle, an der das Gerät befestigt wird, eine Nische mit einer Tiefe von 4 bis 5 cm ausgehöhlt und die Position des Rührstabs mit markierten Stellen für Befestigungslöcher markiert und umrissen werden. Für das Markup wird empfohlen, die Konstruktionsebene zu verwenden, um das Gerät in einer strengen horizontalen Position zu platzieren. Dann sollten kleine Stücke gerader Rohre, die zum Nivellieren der Diele beim Anziehen erforderlich sind und verhindern, dass die Lösung während des anschließenden Füllens der Nische in die Armaturen gelangt, an beiden Wasseranschlüssen angeschraubt werden. Nach dem Verlegen der Diele muss die Position nochmals mit einem waagerechten und mit einer dicken Lösung verspachtelten Kitt auf der Tasche überprüft werden. Nach dem vollständigen Trocknen der Füllstoffmischung können Sie den Mischer installieren.

Mischbalken sind ein wesentlicher Bestandteil des Wasserversorgungssystems. Sie helfen, einen ausgefallenen Mischer schnell zu ersetzen und die Installation der Pipeline erheblich zu vereinfachen.

Wie soll man wählen?

Bei der Auswahl der Montageleisten haben viele eine Frage, sie sollten zusammen mit einem Mischer und einem Wasserauslass oder separat gekauft werden, um die Größe anzupassen.

Beim Kauf sollten Sie sich an folgenden Kriterien orientieren:

• Die Löcher, die zur Befestigung der Wasserhülsen verwendet werden, müssen mit der Perforation der Diele übereinstimmen.
• Der Abstand zwischen den Buchsen sollte der Größe des Mischers entsprechen.

Befestigungsleisten unter dem Mischer - im folgenden Video.
