Einbau des ofens in das bad (47 fotos)

Die Details der Installation des Ofens im Bad

• Eigenschaften
• Sorten
• Wo installieren?
• Vorbereitung der Basis und Wände
• Installationsanleitung
• Tipps und Tricks

Komfort und Sicherheit während des Badvorgangs hängen von der korrekten Installation der Ofenausrüstung im Bad ab.

Um das Dampfbad effektiv zu erwärmen, müssen Sie den Ort der Ofenstruktur richtig auswählen. Durch die Einhaltung der Vorschriften und Sicherheitsbestimmungen für die Aufstellung von Heizungsanlagen wird es für viele Jahre möglich sein, sich keine Sorgen um die Veränderung der Badstruktur zu machen.

Eigenschaften

Wenn Sie ein neues Bad bauen, legen Sie zunächst den Ort des Ofens und den Ort des Ofens fest. Der Hauptraum, der aufgewärmt werden muss, ist ein Dampfbad. Es befindet sich in der Ofenanlage.

Bei der Auswahl eines Ofendesigns richten sich die folgenden Parameter nach:

• Größe der Heizeinheit;
• Heizrate für eine bestimmte Fläche;
• Dampf erzeugt;
• Verbrauch und Art des Heizöls.

Die Abmessungen des Ofens werden für den Bereich des beheizten Raums ausgewählt. Von der Heizrate hängt ab, wie viel Zeit für die Beheizung des gesamten Raumes aufgewendet wird. Durch schnelles Erhitzen bei hohen Temperaturen steigt die Dampfproduktion. Und auch von der Wasserdampferzeugung hängt die Menge des Heizkörpers und das Gewicht der Steine ​​ab. Zum Baden und Trocknen von feuchten Räumen wird Dampf benötigt.

Für den Ofen können verschiedene Brennstoffe verwendet werden. Am häufigsten wird Brennholz verwendet, mit dem Kohle, Gas und Pellets erhitzt werden können. Die Menge und Menge der erzeugten Wärme und die Effizienz der Ofenausrüstung hängen von der Menge und den Kosten des brennbaren Brennstoffs ab.

Das Merkmal der Platzierung von Saunaöfen besteht darin, bestimmte Kriterien zu erfüllen:

• Gewährleistung der Sicherheit vor Feuer;
• Lüftungsplanung im Dampfbad;
• haben freien Zugang zur Wartung aller Elemente des Ofendesigns;
• Denken Sie an eine kompetente Ausbeute an Verbrennungsprodukten.

Sorten

Das Herstellungsmaterial bestimmt zwei Arten von Ofeneinheiten - Ziegel und Metall. Der Steinofen besteht aus Schamottesteinen, die mit Keramik ausgekleidet sind. Die Metallstruktur kann aus verschiedenen Metalllegierungen bestehen.

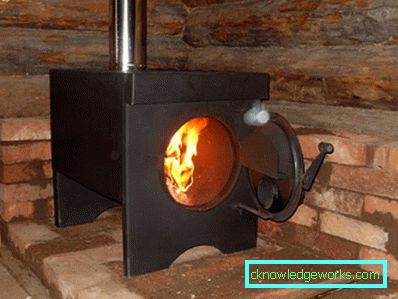

Die meisten im Bad zur Verfügung, um einen Eisenofen zu setzen. Metall erwärmt sich schnell bei niedrigem Kraftstoffverbrauch. Das Gewicht der Ofenkonstruktion variiert von den Abmessungen des Feuerraums und der Heizung im Durchschnitt 100 - 400 kg. Der Gusseisenofen zeichnet sich durch ein hohes Gewicht und einen erhöhten Wärmestau aus.

Der Vorteil solcher Geräte liegt auf der Hand:

• wirtschaftliche und schnelle Installation;
• geringe Arbeitskosten während der Installation;
• kompakte Größe und Gewicht;
• Die Dichtheit des Designs erhöht die Sicherheit und verringert das Austreten von Kohlenmonoxid.

Der Nachteil der Verwendung eines Metallofens ist eine schnelle Abkühlung und ungleiche Erwärmung des Raums. Wenn der Kraftstoff verbrennt, kühlt das Metall schnell ab und gibt keine Wärme mehr ab. Der Ofen erwärmt sich auf 500 Grad, was zu Verbrennungen führen kann, wenn er nicht berührt wird.

Je weiter die Entfernung ist, desto niedriger ist die Temperatur. Nachteile können durch die Installation eines Backsteingehäuses ausgeglichen werden.

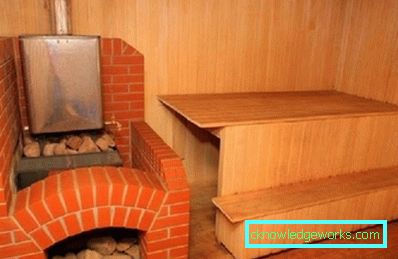

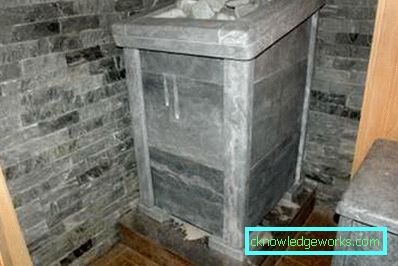

Ofenkonstruktionen aus Ziegeln werden von den negativen Seiten der Metalleinheiten befreit. Gleichmäßige und lange Hitze hält nach dem Brand mehrere Stunden an. Aber Zum Erhitzen eines Backsteinofens wird viel Holz benötigt, und das Erhitzen des Backsteins dauert mindestens 2 Stunden.

Die Beherrschung des Mauerwerks, die Vorbereitung eines soliden Fundaments und die beeindruckende Größe sind bei der Installation eines Steinofens schwierig.

Abhängig von der Brennstoffladung in der Ofenkonstruktion gibt es verschiedene Arten von Heizeinheiten:

• Die Kraftstoffbefüllung erfolgt aus dem Dampfbad. Bei der Installation von Kochgeräten im Dampfbad ist eine ordnungsgemäße Installation und zusätzliche Belüftung erforderlich. Ist das Bad aus Holz, wird der Ofen nach den Regeln des Brandschutzes aufgestellt. Wenn die Feuerkammer geöffnet ist, wird Sauerstoff aus dem Raum verbrannt, sodass Sie für eine hochwertige Belüftung sorgen müssen. Plus die Position des Ofens im Dampfbad - ständige Überwachung und die Möglichkeit, die Heizung schnell zu regulieren.
• Der Ofenofen befindet sich im Warteraum.. Dieser Ort ist wichtig für einen Holzofen. Dies ist optimal in Bezug auf die Sauberkeit und die einfache Beladung des Kraftstoffs. In diesem Fall ist der Bau einer Rahmenwand zwischen dem Dampfbad und dem Wartezimmer vorgesehen.
• Kraftstoff wird von der Straße geliefert.. Diese Option eignet sich für Minibäder oder saisonale Badelandhäuser zum Heizen mit Kohle. Der Brennstoff wird von der Straße geladen, was zu Unannehmlichkeiten beim Laden und Steuern des Ofens führen kann.

Ofenstrukturen können verschiedene Formen haben - zylindrisch, rechteckig, tonnenförmig, mit hohen oder niedrigen Seiten. Zusätzlich zum Feuerraum kann die Ofenkonstruktion einen Tank zum Erhitzen von Wasser und einen Behälter für die Heizung enthalten.

Wo installieren?

Die Position des Ofens hängt von der Anordnung und Anzahl der Räume im Bad ab. Die wichtigsten notwendigen Räume sind ein Dampfbad und ein Ankleidezimmer. Zusätzlich können ein Ruheraum, ein Duschbad, ein Ankleidezimmer und ein Swimmingpool hinzugefügt werden. Idealerweise sollte der Ofen die meisten Räume im Bad heizen..

Die Ofenausrüstung ist so installiert, dass mindestens zwei Räume im Bad warm sind. Dies kann durch Platzieren der Struktur in der Wand zwischen dem Dampfbad und dem Ankleidezimmer erreicht werden.. Im Dampfbad gibt es eine Heizung, einen Wassertank und einen Ofenkörper. In der Umkleidekabine den Brennraum mit der Aschekammer und Zugang zur Brandschutztür platzieren.

Um die Ofenkonstruktion korrekt zu positionieren, müssen Sie die Merkmale beim Beheizen der Räumlichkeiten kennen. Die Wärme des Ofens mit dem Luftstrom bewegt sich durch den Raum und erwärmt den Raum gleichmäßig. Deshalb Auf dem Weg warmer Luftmassen ist es unmöglich, Hindernisse zu setzen und zu blockieren.

Der Eintritt von Luft in den Ofen durch die Aschenwanne verbessert die Verbrennung und Erwärmung der Struktur. Für eine bessere Sauerstoffversorgung sollte die Feuerbox auf dem Boden oder etwas tiefer installiert werden.

Der sichere Standort der Ofenausrüstung gewährleistet die Einhaltung der Installationsregeln für den Brandschutz:

• Der Abstand zwischen dem Ofen und der Holzverkleidung im Dampfbad sollte mindestens 50 cm betragen.
• Der Abstand zwischen Decke und Heizung muss mindestens 120 cm betragen.
• Im Notfall sollten die Elemente der Ofenstruktur - ein Wärmetauscher, eine Heizung, ein Rauchabzug - frei zugänglich sein. Sie müssen in einem akzeptablen Abstand zu brennbaren Materialien gehalten werden.
• Die Wände und die Decke um den Ofenkörper können mit feuerfesten Abschirmungen geschützt werden. In diesem Fall ist die Installation in einem Abstand von 38 cm von der Wand und 80 cm von der Decke möglich.
• Die Trennwand anstelle des Kraftstoffkanals sollte aus nicht brennbaren Materialien mit einer Dicke von 12 cm bestehen.
• Zwischen dem Feuerraum und der angrenzenden Wand ist ein Abstand von 120 cm einzuhalten.

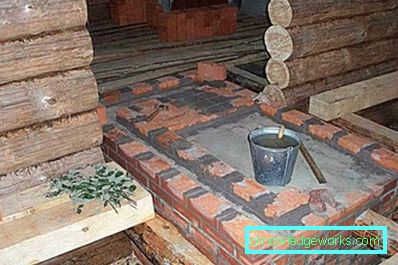

Bei der Planung eines Standorts muss ein Steinofen mit einem soliden Fundament versehen werden. Leichte Eisenstrukturen befinden sich auf einem nicht brennbaren Untergrund.

Vorbereitung der Basis und Wände

Der Arbeitsaufwand für die Vorbereitung der Basis hängt vom Herstellungsmaterial der Ofenausrüstung und dem Gesamtgewicht des Aufbaus ab. Bei der Berechnung des Gesamtgewichts aus der Summe der Masse des Ofens, der Steine ​​in der Heizung, des Wasservolumens im Tank, des Gewichts des Ziegelsiebs um den Körper, der Masse der Rauchrohre.

Wenn der Indikator weniger als 700 kg wiegt, erfolgt die Installation auf einem Holzboden., Vormontage des feuerfesten Außenschirms. Es kann aus Blech mit einer Dicke von 0,5 mm hergestellt werden. Unter dem Metall eingeschlossenes Isolationsmaterial. Dies kann eine hitzebeständige Siliziumkeramikplatte, eine hitzebeständige Keramikfaserplatte oder ein Asbesttuch sein. Der Hitzeschutz dient auch als Ziegeluntergrund, der mit Granit- oder Keramikfliesen zur Baustelle weist. Sie müssen zunächst die Belastung der Bodenträger in Abhängigkeit von ihrer Größe berechnen.

Wenn das Gewicht der gesamten Struktur auf einen Balken mit geringem Querschnitt fällt, muss ein Fundament errichtet werden. Die Grundfläche richtet sich nach den Abmessungen des Ofengeräts, das Fundament sollte bis zu 10 cm über den Rand des Korpus hinausragen.

Abhängig von der Art des Bodens auf der Baustelle bauen sie ein Fundament auf einer monolithischen Platte auf Schraubenpfählen, die mit dem Fundament eines Bades mit einer flachen Betonbasis verbunden sind. Für eine qualitativ hochwertige und zuverlässige Installation werden schrittweise Anleitungen zum Befüllen des Ofenbodens verwendet.

Um den Ofen auf einem monolithischen Fundament zu installieren, müssen Sie eine Grube mit einer Tiefe von 120-150 cm graben, abhängig vom Grad der Bodenfrostung. Der Boden wird mit Sand und kleinem Bruchkies planiert, gefolgt vom Eingießen von flüssigem Zement. Auf ein Kiesbett eine wasserdichte Schicht legen. Die Wände der Grube bestehen aus Schalungen aus Brettern oder Platten.

Das gesamte Fundamentvolumen muss mit einem Bewehrungskäfig gefüllt sein. Dann wird alles Betonlösung auf die Ebene des Bodens gegossen. Nach langem Trocknen muss die Schalung abgebaut und die Hohlräume mit Sand gefüllt werden.

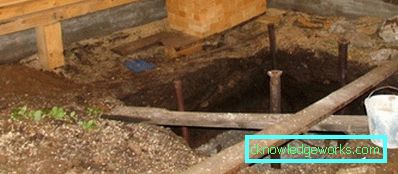

Bei lockerem Boden mit hohem Schmelzwasseranstieg Pfahlgründung vornehmen. Die Arbeit beginnt mit einer Markierung der erforderlichen Stelle, Ausrichtung der Ecken. Die Pfähle sind in den Ecken bis in die Tiefe des Kellergeschosses des Bades verdreht. Köpfe und Kanäle sind an die Basis jedes Pfahls geschweißt und richten sich nach der Höhe. Das Stahlblech wird auf die Kanäle gelegt und befestigt. Auf den Untergrund wird eine Betonschicht gegossen.

Das Fundament mit einer geringen Tiefe von bis zu 60 cm ist nur auf festem Untergrund möglich. Es ist ähnlich mit einer monolithischen Basis hergestellt, nur eine Betonschicht wird 30-40 cm ohne eine verstärkende Komponente sein.

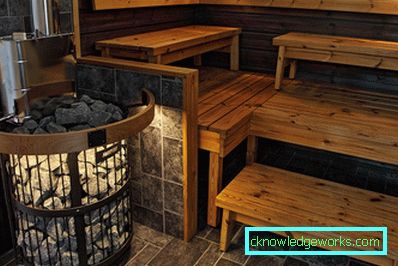

Die Vorbereitung der Wände neben dem Ofen soll sie vor der Hitze schützen. Dafür Wände können mit einer Dicke von 2-3 cm verputzt werden, einen feuerfesten Schutzschirm aus nicht brennbarem Material aufhängen, eine Mauer setzen. Der Ziegelschutz erfolgt mit einem Abstand von wenigen Zentimetern zur Wand.

Um eine bessere Belüftung hinter der Wand zu gewährleisten, werden im Mauerwerk Konvektionslöcher angebracht.

Als Brandschutzgitter für Dampfbadwände Es können Bleche und hitzebeständige Mineralplatten verwendet werden. Auf die feuerfesten Platten können Oberflächenbehandlungen von Naturstein, Keramikfliesen, Mosaik, Porzellan aufgebracht werden.

Befindet sich die Ofenausrüstung in der Wand des Umkleideraums und der Dampfbäder mit einem tragbaren Feuerraum, muss vor der Installation eine Nische in der Wand vorbereitet werden. Die Größe wird in Abhängigkeit von dem zur Herstellung der Wand verwendeten Material und den Abmessungen des Verbrennungskanals bestimmt.

Installationsanleitung

Die Anordnung der Ofenausrüstung ist von Fall zu Fall unterschiedlich.

Berücksichtigen Sie die folgenden Installationsoptionen:

• Die Ofenkonstruktion befindet sich im Dampfbad.
• Der Ofenkörper befindet sich im Dampfraum, der Feuerraum im Nebenraum.

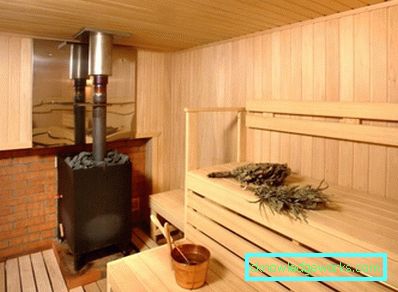

Wenn Sie den Ofen in das Dampfbad stellen müssen, werden die Geräte entsprechend dem Feuerabstand von den Wänden auf dem vorbereiteten Sockel installiert. An der Basis des Fundaments oder des feuerfesten Sockels sind die Beine des Gehäuses mit Scharnieren befestigt, die durch Anker befestigt sind. Vor dem Feuerraum wird ein 50 x 50 cm großes Stahlblech auf den Boden gelegt. Fahren Sie dann mit der Installation des Kamins fort.

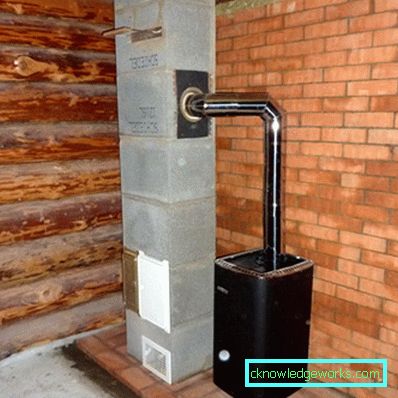

Wenn der Schornstein horizontal austritt, wird ein Loch in die Wand gestanzt, das dem Durchmesser des Rauchrohrs entspricht. Wenn die Rohre vertikal verlaufen, werden Montagefenster in der Decke und im Dach angebracht.

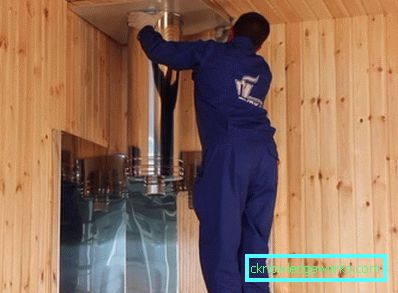

Die Installation des Kamins kann aus verschiedenen Materialien erfolgen: Metall, Keramik, Ziegel. Hersteller von Metallbadöfen empfehlen, ein Sandwichrohr mit einer Wärmedämmschicht im Inneren zu montieren. Sie können die Sandwichstruktur selbst installieren, indem Sie den Anweisungen des Handbuchs folgen.

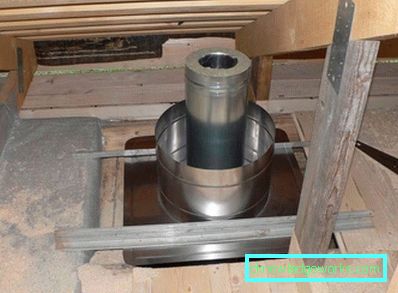

Bei der Installation des Kamins mit Abschluss auf dem Dach, an der Decke und auf dem Dachboden des Bades werden verzinkte Bleche mit einem Loch für das Rohr angebracht. Ein Kaminrohr wird durch das Lumen abgeführt. In den Raum zwischen den Decken wird feuerfestes Material (Blähton, Vermiculit, Sand, Schaumglas) eingegossen oder Basaltwolle verlegt.

Der optimale Standort der Ofenausrüstung ist der Platz zwischen zwei Räumen des Bades.. Durch die Anordnung der Feuerraumtür in einem separaten Raum kann ein geschützter Bereich mit freiem Zugang zu Kraftstoff ausgestattet werden. Sie können aber auch eine Feuerkammer unter dem Boden installieren, um den Luftstrom in die Brennkammer zu verbessern.

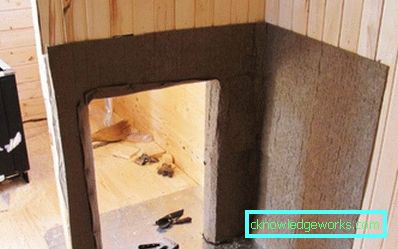

Die vorbereitete Öffnung für den Feuerraumkanal kann in der Wand oder Trennwand angebracht werden. Wenn die Wand aus Ziegeln ist, reicht es aus, ein Fenster für einen entfernten Kraftstoffempfänger zu bauen. Wenn die Wand aus Holz besteht, wird eine Öffnung ausgeschnitten.

Die Größe wird dann durch Messen des Umfangs des Verbrennungskanals bestimmt auf jeder Seite 20-30 cm hinzugefügt. Wenn die Wand ein Rahmen ist, muss das Gehäuse zwischen den Pfosten auf beiden Seiten in einer Höhe von 1 - 1,5 Metern zerlegt werden.

Im Dampfraum wird der Ofen auf einen vorgefertigten Sockel montiert, der Brennstoffbehälter in die Öffnung gestellt und die Tür in den angrenzenden Raum geöffnet. Der Raum um den Kanal ist zugemauert. Zwischen Wand und Mauerwerk bleibt ein Spalt von 1 cm, in den das Dämmband und die Dämmung eingelegt werden. Der Bereich zwischen Ziegel und Brennstoffaustritt ist mit feuerfestem Dichtmittel abgedichtet.

Tipps und Tricks

Vor dem Einbau der Ofenausrüstung in das Bad muss der Metallkörper auf der Straße erwärmt werden. Befestigen Sie dazu vorübergehend den Schornstein und stellen Sie das Design auf eine feste, flache Oberfläche. Führen Sie die Befüllung mit Brennstoff durch und erhitzen Sie den Ofen eine Stunde lang auf 200-300 Grad. Unter der Einwirkung von Temperatur polymerisiert der flammhemmende Lack auf Metall, brennt die Korrosionsschutzimprägnierung aus, daher kann ein starker Geruch und Rauch freigesetzt werden. Nach dem Abbrennen des gesamten Holzes muss das Gerät von selbst abkühlen.

Hochwertige moderne Materialien zum Schutz von Wänden und Decken vor den Auswirkungen von Feuer und hohen Temperaturen sind Faserzementplatte (Minerit), Magnesitplatte (Magnesit), feuerbeständiger Schild aus Silikatkalzium, Vermiculitsubstrat.

Die durchschnittliche Dicke der Teller beträgt 1-3 cm, schnell mit Schrauben auf die Kiste montiert, nimmt nicht viel Platz ein. Ein geringes Gewicht an feuerhemmenden Platten macht die Ofenkonstruktion nicht schwerer und entlastet den Bodenbelag.

Der Körper des Metallofens wird auf 400 bis 500 Grad erhitzt. Um Verletzungen und Verbrennungen beim unachtsamen Umgang mit dem Instrument zu vermeiden, Um die Ofenstruktur wird ein Ziegelsieb gelegt, das als Schutzmantel gegen hohe Temperaturen dient. Durch die Hitze des heißen Ofens erwärmt sich das Mauerwerk und sammelt Wärme, die allmählich an den umgebenden Raum abgegeben wird.

In dem folgenden Video werden alle Details zur Installation des Ofens im Bad beschrieben.
